Unternehmen aus Maschinenbau, Energieversorgung und Gebäudetechnik stehen vor der Herausforderung, komplexe Anlagen effizient, fehlerfrei und revisionssicher zu dokumentieren. Genau hier setzt diese innovative Augmented Reality Industrie App an.
Als erfahrene Augmented Reality Agentur entwickelt TRIBOOT Technologies skalierbare AR-Lösungen für Industrie 4.0, Smart Maintenance und digitale Serviceprozesse.
Die Schaltschrank Dokumentation App soll zum einen TechnikerInnen bei der Installation und Verkabelung eines Schaltschranks unterstützen. Hier liegt der Fokus insbesondere auf der Installation eines Überspannungsschutzes.
Zum anderen soll aber auch die regelmäßige Überprüfung und Wartung des Schaltschranks durch die mobile App Entwicklung unserer kreativen App Agentur begleitet werden.
Mithilfe von Augmented Reality stellt die Schaltschrank Dokumentation App den AnwenderInnen einerseits technische Informationen direkt am Gerät zur Verfügung, andererseits werden aber auch Tätigkeiten, wie das Messen von Kabellängen, per App unterstützt.
Zudem wird ein detailliertes Protokoll über den Zustand und die Korrektheit der Installation erstellt und mit Fotos, die während des Prozesses aufgenommen werden, hinterlegt. So kann zu jedem Zeitpunkt lückenlos belegt werden, in welchem Status sich das System zu jedem Wartungszeitpunkt befunden hat.
Warum Augmented Reality in der Schaltschrank Dokumentation?
Die klassische Dokumentation von Schaltschränken erfolgt häufig papierbasiert oder über getrennte Systeme. Das führt zu:
- Medienbrüchen
- Fehleranfälligen Prüfprotokollen
- Zeitaufwändiger Nachdokumentation
- Fehlender Transparenz bei Wartungsständen
Die AR Schaltschrank Dokumentation App digitalisiert diesen gesamten Prozess.
Technische Informationen, Installationshinweise und Prüfschritte werden direkt am realen Schaltschrank eingeblendet – kontextbezogen, interaktiv und nachvollziehbar.
Das Ergebnis:
✔ Höhere Installationsqualität
✔ Reduzierte Fehlerquote
✔ Schnellere Wartungsprozesse
✔ Digitale, revisionssichere Dokumentation
Zur Umsetzung der App wurden eine Unity 3D App Entwicklungsumgebung und die Programmiersprache C# verwendet. Die in Unity3D integrierte Augmented Reality Bibliothek “AR Foundation” bildet dabei den Kern der mobilen App. Sie ermöglicht es, Bilder zu erkennen, Positionen im 3D-Raum zu markieren sowie virtuelle Objekte und Informationen einzublenden.

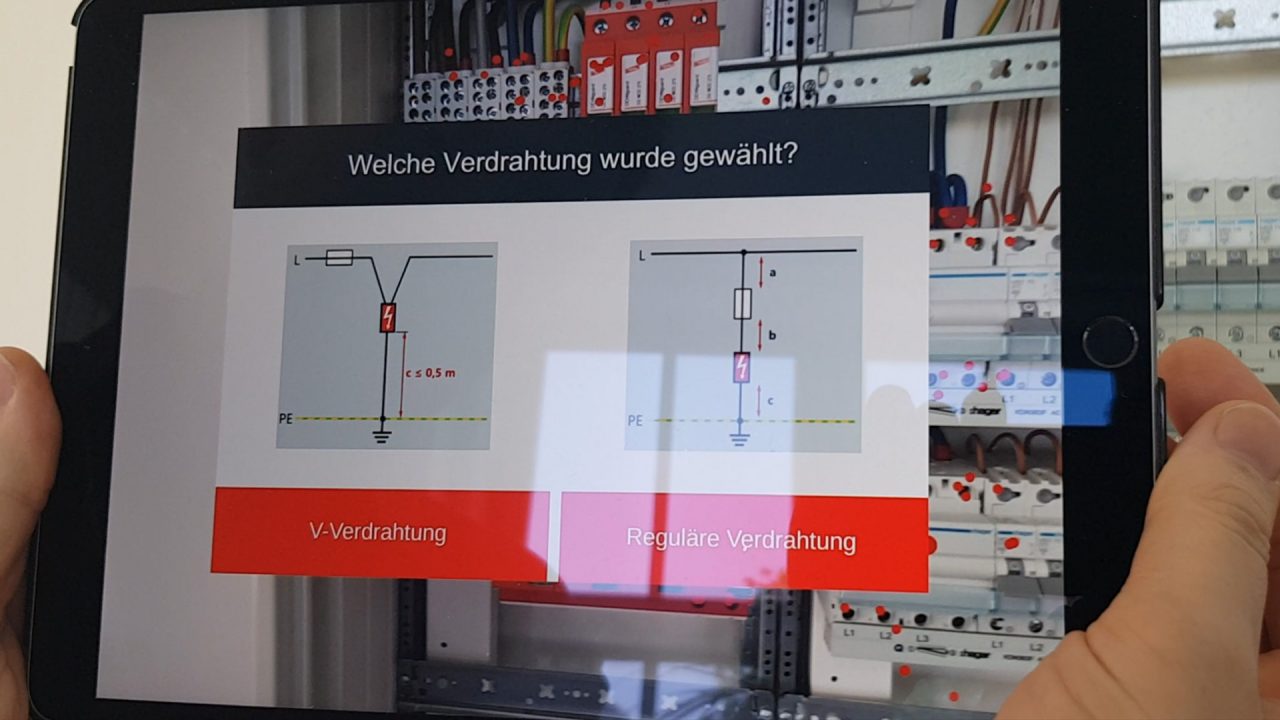

Eine besondere Herausforderung bestand darin, den Schaltschrank als solchen zu erkennen und die Oberfläche, auf der Markierungen gesetzt und Messungen durchgeführt werden, parallel zum Schaltschrank festzulegen. Um dieses Problem zu lösen, wird durch die AnwenderInnen eine Position senkrecht zum Schaltschrank definiert, sodass eine stabile Ebene erzeugt werden kann.
Die geplante Weiterentwicklung der Schaltschrank Dokumentation App sieht als nächsten Schritt eine Speicherung der erstellten Protokolle in einem Cloudspeicher vor. So können jederzeit die zu einem Schaltschrank gehörenden Protokolle abgerufen und mit dem aktuellen Zustand verglichen werden.
Funktionen der AR Schaltschrank Dokumentation App
Die AR Schaltschrank Dokumentation App unterstützt Techniker ganzheitlich bei Installation, Wartung und Prüfung industrieller Schaltschränke. Durch den Einsatz von Augmented Reality werden Arbeitsschritte visualisiert, Messungen digital erfasst und Prüfprozesse automatisiert dokumentiert – direkt am realen Objekt.
Im Folgenden die zentralen Funktionen im Überblick:
1️⃣ Visuelle Installationsunterstützung

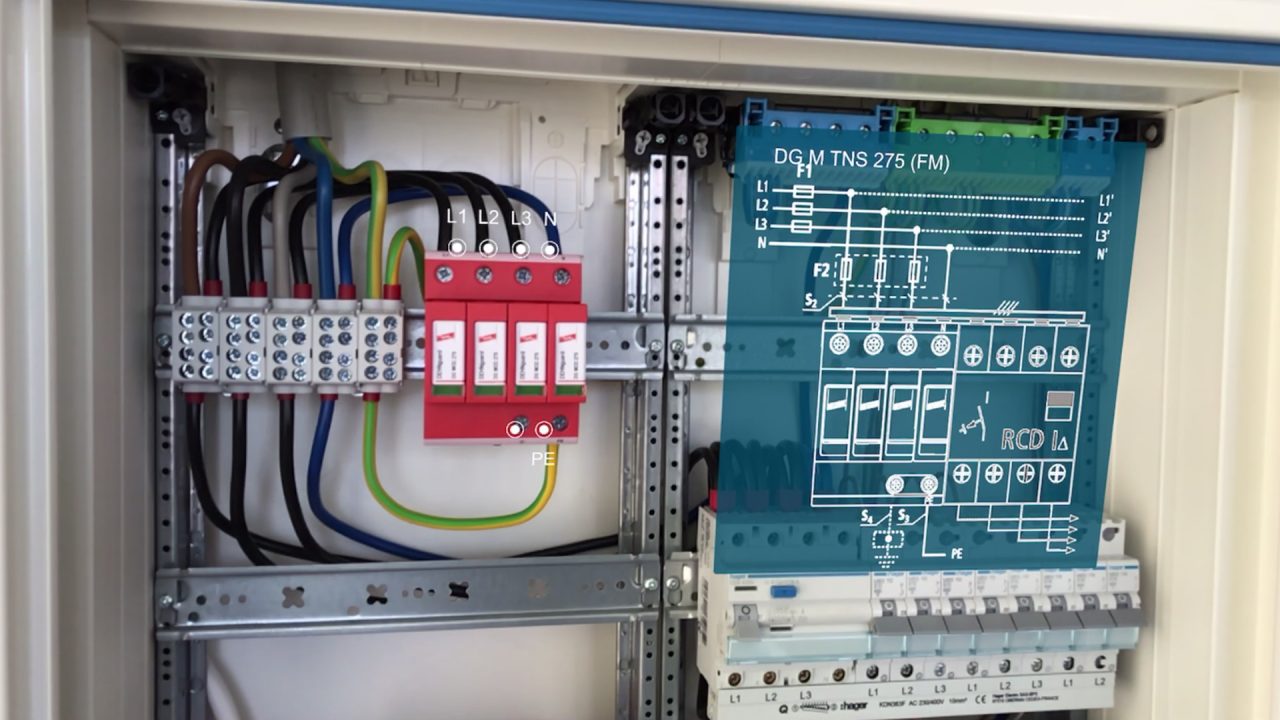

Techniker erhalten AR-Overlays direkt auf dem Schaltschrank. Bauteile, Klemmen, Sicherungen oder Überspannungsschutz-Komponenten werden eindeutig markiert.
Gerade bei komplexen Verdrahtungen bietet die visuelle Führung enorme Vorteile.
2️⃣ Digitale Messfunktionen

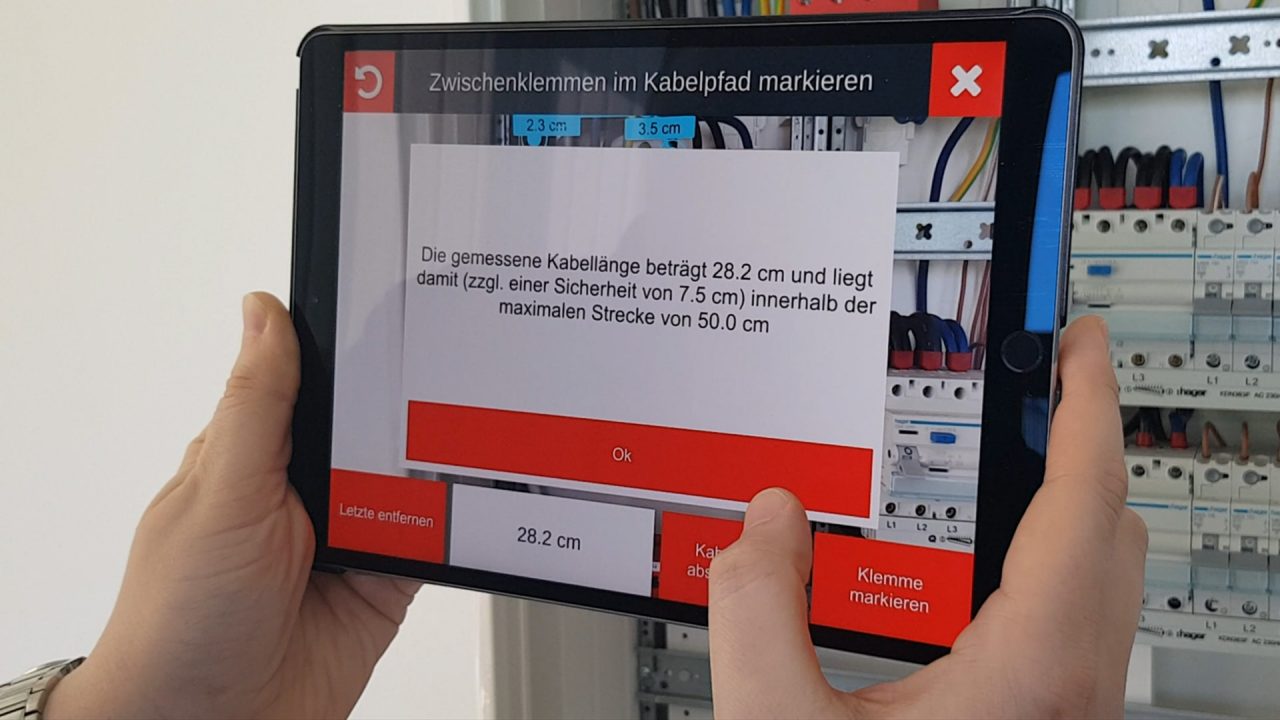

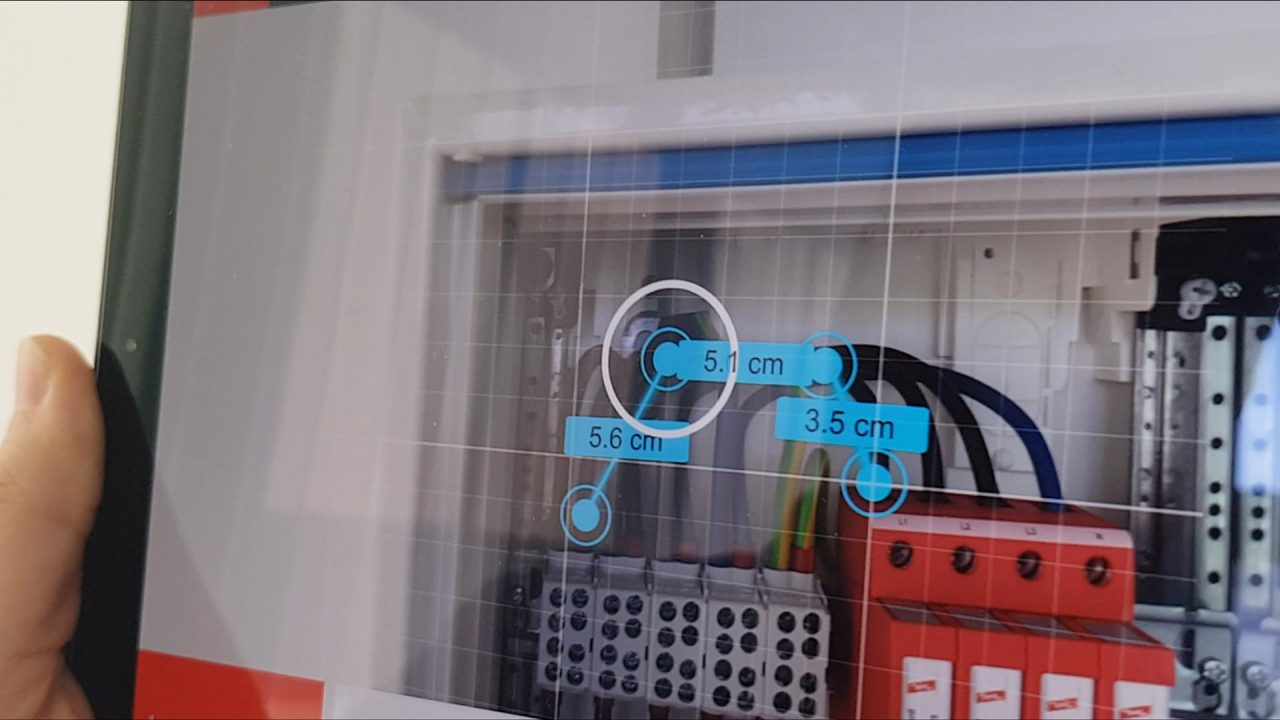

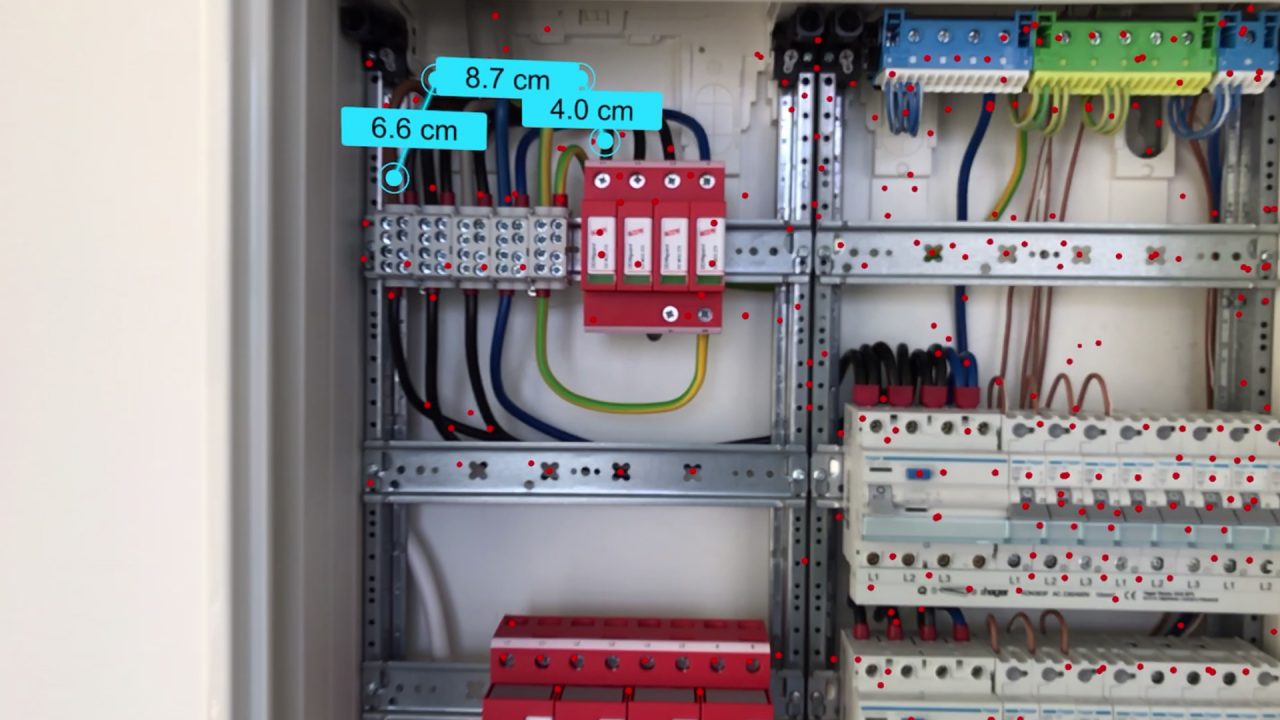

Kabellängen und Abstände können direkt in der App gemessen werden. Messpunkte werden im 3D-Raum verankert und dauerhaft gespeichert. Das reduziert manuelle Notizen und erhöht die Präzision.

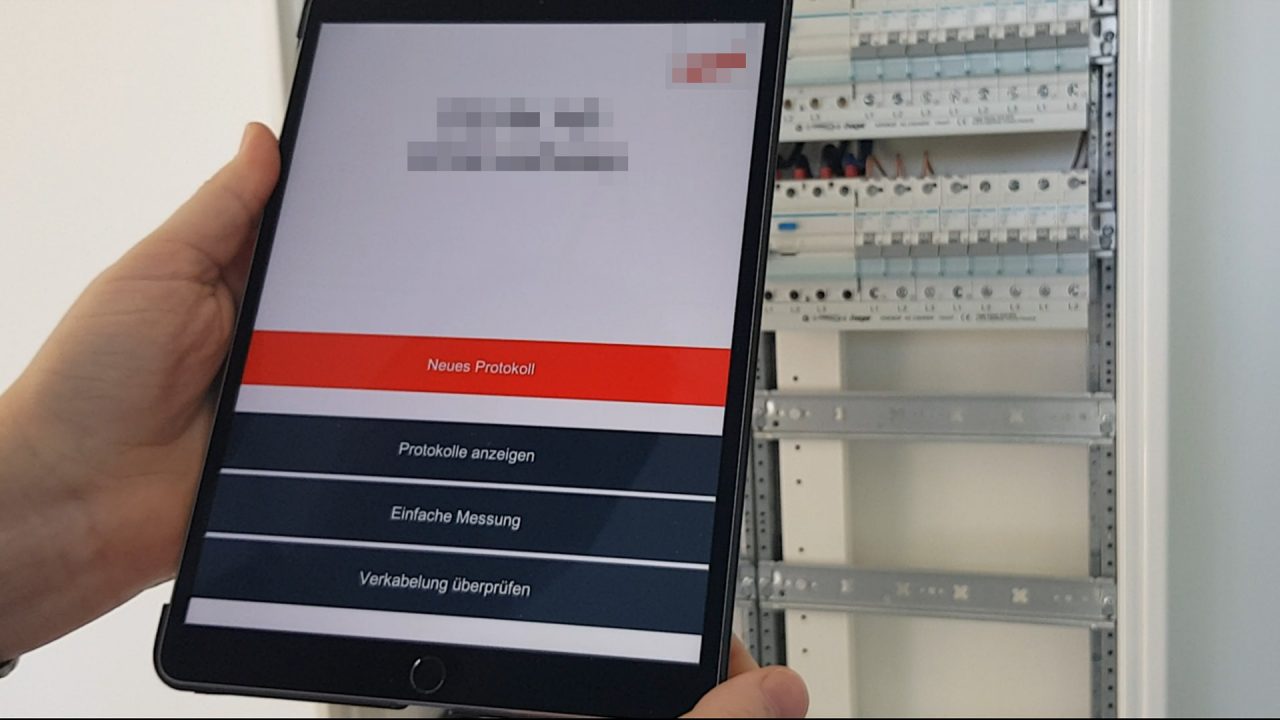

3️⃣ Automatische Prüfprotokolle
Während der Installation oder Wartung erstellt die App automatisch strukturierte Protokolle inklusive:
- Zeitstempel
- Techniker-Zuordnung
- Fotodokumentation
- Messwertspeicherung
- Statusvermerk
4️⃣ Fotobasierte Zustandsdokumentation

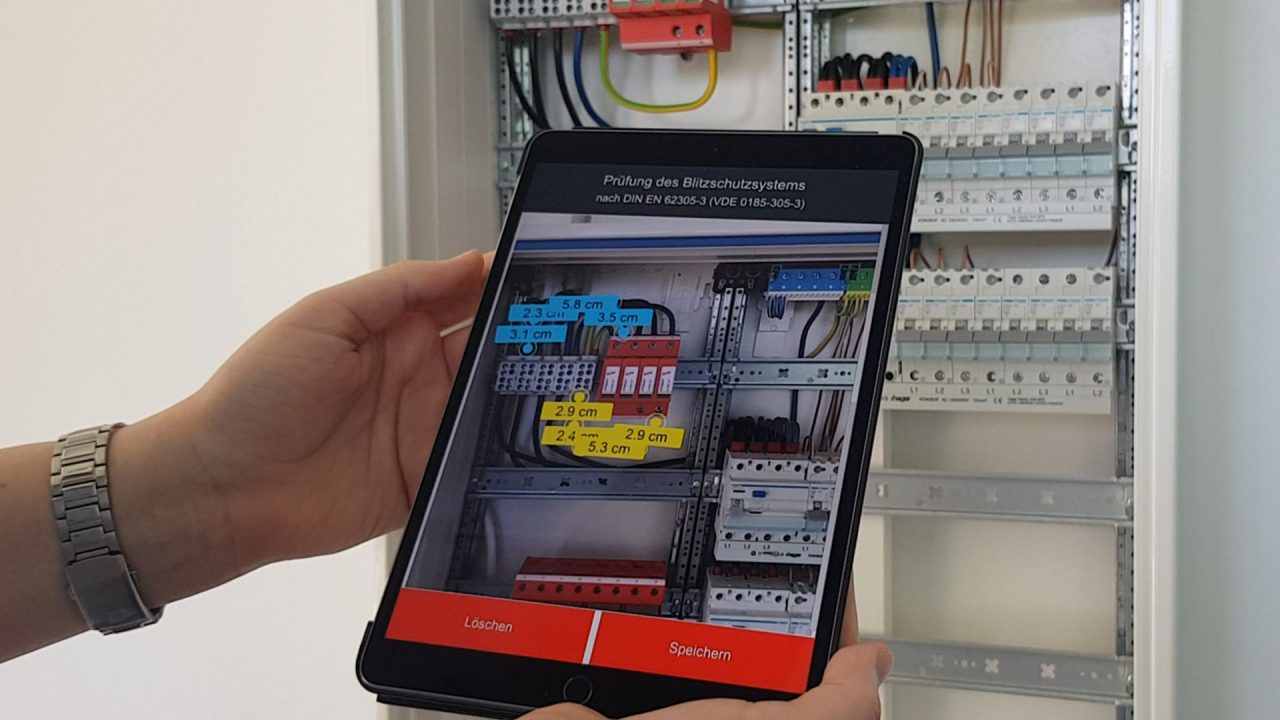

Fotos werden direkt dem jeweiligen Schaltschrank zugeordnet. Historische Zustände können später mit aktuellen Wartungsdaten verglichen werden.
5️⃣ Mehrsprachigkeit & Schulungsmodus
Die App kann für internationale Teams oder Ausbildungszwecke angepasst werden.
Einsatzbereiche der AR Schaltschrank Dokumentation
Die AR Schaltschrank Dokumentation ist branchenübergreifend einsetzbar und besonders relevant für Unternehmen, die komplexe elektrische Anlagen planen, installieren oder warten. Im Kontext von Industrie 4.0 App Entwicklung ermöglicht die AR-Lösung eine durchgängige Digitalisierung technischer Prozesse – von der Erstinstallation über Wartungszyklen bis hin zur langfristigen Zustandsüberwachung.
🏭 Maschinen- und Anlagenbau
Im Maschinen- und Anlagenbau sind Schaltschränke das zentrale Steuerungselement. Die AR-Lösung unterstützt bei der präzisen Installation, reduziert Verdrahtungsfehler und ermöglicht eine standardisierte digitale Dokumentation für Serien- und Sondermaschinen.
⚡ Energieversorger & Energieverteilung
Bei Energieversorgern spielt die lückenlose Dokumentation von Schaltanlagen eine sicherheitskritische Rolle. Die AR-App ermöglicht eine transparente Wartungshistorie, schnelle Fehleranalyse und eine klare Nachvollziehbarkeit bei Prüfungen.
🏢 Gebäudetechnik & Smart Building
In modernen Gebäuden werden immer mehr Steuerungssysteme integriert. Die AR Schaltschrank Dokumentation erleichtert Serviceeinsätze, Modernisierungen und regelmäßige Wartungen – insbesondere in großen Immobilien oder Industrieparks.
🔌 Schaltschrankbau & Elektrotechnik
Für Schaltschrankbauer bietet die App eine zusätzliche Qualitätskontrolle. Installationsschritte können digital validiert und direkt beim Aufbau dokumentiert werden. Das erhöht die Prozesssicherheit und minimiert Nacharbeiten.
🛠 Wartungs- und Serviceteams
Service-Techniker profitieren von visueller Unterstützung bei Inspektionen und Reparaturen. Die App führt Schritt für Schritt durch Prüfprozesse und speichert alle Ergebnisse automatisch im System.
🎓 Ausbildungszentren & Schulungseinrichtungen
In der technischen Ausbildung unterstützt AR komplexe Lerninhalte durch visuelle Darstellung direkt am Objekt. Auszubildende verstehen Zusammenhänge schneller und können Installationen praxisnah simulieren.
Technische Umsetzung: Unity3D & AR Foundation
Die App wurde mit modernsten Technologien der Augmented Reality Entwicklung realisiert und basiert auf einer leistungsfähigen, plattformübergreifenden Architektur. Durch den Einsatz von Unity3D in Kombination mit AR Foundation wird eine stabile, präzise und performante Darstellung von 3D-Overlays direkt am realen Schaltschrank ermöglicht. Dabei kommen fortschrittliche Tracking-Mechanismen, Echtzeit-Berechnungen sowie optimierte Rendering-Prozesse zum Einsatz, um auch in industriellen Umgebungen mit schwierigen Lichtverhältnissen oder komplexen Oberflächen eine zuverlässige AR-Erkennung sicherzustellen.
Entwicklungs-Stack
- 🎮 Unity3D
- 💻 C#
- 🧩 AR Foundation
- 🍏 ARKit (iOS)
- 🤖 ARCore (Android)
Die AR Foundation ermöglicht:
- 📐 Plane Detection
- 🎯 Motion Tracking
- 🖼 Bild- und Objekterkennung
- 📍 3D-Positionierung
- 🔗 Persistente Ankerpunkte
Technische Herausforderung: Schaltschrank-Erkennung
Eine zentrale Herausforderung bestand in der präzisen Erkennung des Schaltschranks.
Lösung: Der Techniker definiert eine Referenzebene senkrecht zum Schaltschrank. Dadurch wird eine stabile AR-Fläche erzeugt, auf der Messungen und Markierungen präzise durchgeführt werden können.
Diese Methode gewährleistet hohe Stabilität auch in industriellen Umgebungen.
Android
iOS
Augmented Reality
Smart Maintenance
Smart Maintenance & Industrie 4.0 Integration
Die AR Schaltschrank Dokumentation ist nicht nur eine Visualisierungslösung, sondern ein integraler Bestandteil einer ganzheitlichen Smart Maintenance Strategie.
Im Zentrum steht die intelligente Vernetzung von Wartungsdaten, Anlageninformationen und Serviceprozessen – in Echtzeit und systemübergreifend. Dadurch werden Stillstandszeiten reduziert ⏱️, Wartungsintervalle optimiert 🔄 und Serviceeinsätze effizienter geplant 📅.
🔗 Mögliche Integrationen im Industrie-Ökosystem:
- 🏢 ERP-Systeme (z. B. SAP, Microsoft Dynamics) zur automatischen Zuordnung von Wartungsaufträgen, Materialbuchungen und Serviceberichten
- 🛠️ Wartungsmanagement-Software (CMMS) zur strukturierten Planung, Dokumentation und Historisierung von Instandhaltungsmaßnahmen
- 🌐 IoT-Sensorik zur Erfassung von Temperatur, Lastzuständen oder Fehlercodes direkt aus dem Schaltschrank
- 🧠 Digitale Zwillinge, um reale Zustände virtuell abzubilden und Simulationen oder Prognosen durchzuführen
- ☁️ Cloud-Datenbanken für zentrale Datenspeicherung, standortübergreifende Verfügbarkeit und sichere Backups
Durch diese Vernetzung entsteht eine skalierbare, datengetriebene Industrieplattform 🚀, die nicht nur reaktiv auf Störungen reagiert, sondern proaktiv Wartungsbedarfe erkennt.
Die AR Schaltschrank Dokumentation wird so zur Schnittstelle zwischen physischer Anlage 🔌 und digitalem System 🌍 – ein entscheidender Baustein moderner Industrie 4.0 Strategien.
Fazit: Augmented Reality als Effizienz-Booster
Die AR Schaltschrank Dokumentation zeigt, wie Augmented Reality industrielle Prozesse nachhaltig optimieren kann.
Von der Installation bis zur Wartung entsteht ein digital unterstützter Workflow, der Effizienz, Transparenz und Qualität signifikant steigert.
Als spezialisierte App Entwicklung Agentur für Augmented Reality entwickeln wir individuelle Industrie-Lösungen – von der Konzeption bis zur skalierbaren Systemintegration.
FAQzur AR Schaltschrank Dokumentation
Eine Augmented Reality Lösung zur digitalen Unterstützung von Installation, Wartung und Prüfung von Schaltschränken.
AR reduziert Fehler, beschleunigt Prozesse und ermöglicht visuelle Schritt-für-Schritt-Anleitungen direkt am Gerät.
Ja, die App kann über Schnittstellen in bestehende ERP- oder Wartungssysteme integriert werden.
Die Lösung ist für Android- und iOS-Geräte verfügbar.
Ja, Funktionen, Design und Schnittstellen können projektbezogen erweitert werden.
Ja, die visuelle Darstellung ist ideal für Ausbildungs- und Trainingsszenarien.
